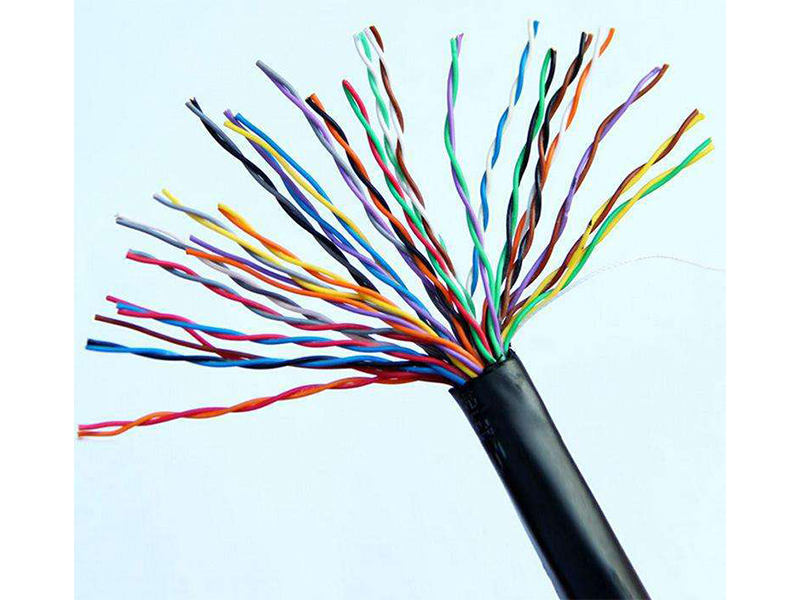

计算机电缆

计算机电缆属于电气装备用电缆，本电缆适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化仪器仪表。根据不同环境和设备的使用要求，电缆绝缘可采用聚乙烯、聚氯乙烯、交联聚乙烯、氟塑料、硅橡胶等材料。

中文名

计算机电缆或仪表电缆

外文名

Computer cable or Instrument cable

技术参数

常规计算机电缆敷设时最低环境温度为0℃。

电缆长期允许的最高工作温度：

最小弯曲半径：无铠装结构应不小于电缆外径的6倍，有铠装或铜带屏蔽结构应不小于电缆外径的12倍。

在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应符合：

各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路

电缆的线芯和线芯之间以及线芯与屏蔽或其它金属层之间应经受50Hz，交流电压2000V/1min或1500V/5min不击穿。

聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。

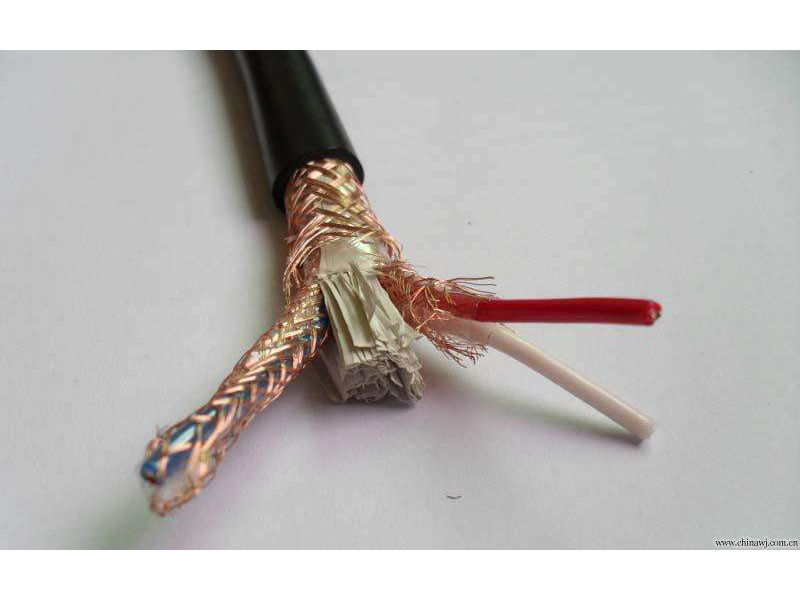

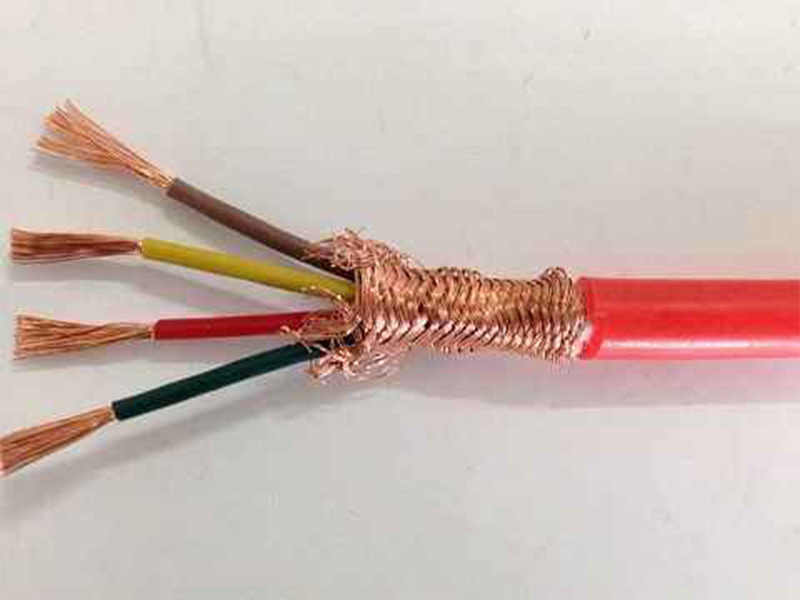

为了减少回路间的相互串扰和外部干扰，电缆需采用屏蔽结构。屏蔽材料有镀锡或非镀锡铜线、铜带、铜塑复合带、铝塑复合带等，其中金属带采用绕包生产方式，搭盖率通常应不小于15%，但特定标准有特殊的规定，如TICW/06规定屏蔽金属带搭盖率应不小于25%；金属丝采用编织生产方式，编织覆盖率应不小于80%，如对抗干扰有较高要求，覆盖率可不小于90%。

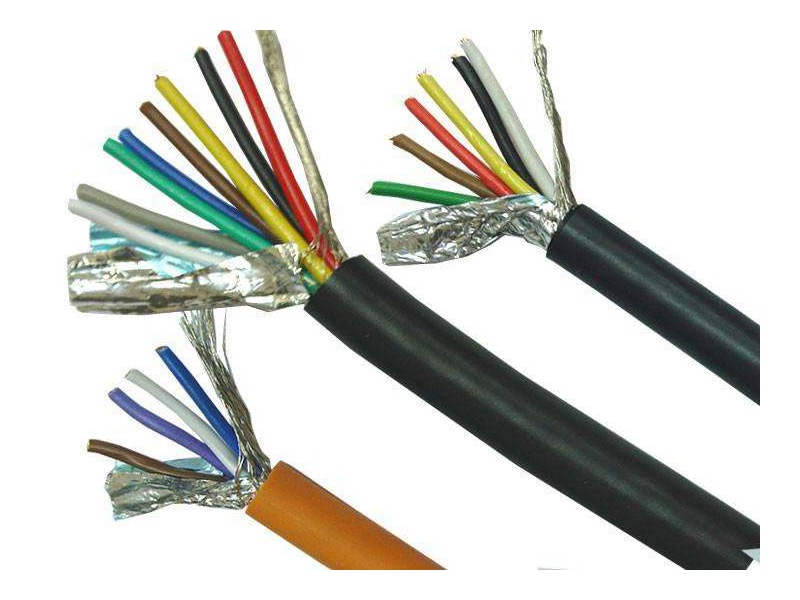

电缆的屏蔽要求是根据不同场合分别采用：分屏蔽（仅对绞组有屏蔽，每一个对绞组都有）、总屏蔽（电缆仅在缆芯成缆后有一层总屏蔽）、分屏蔽+总屏蔽（同时包含上述两个结构）。按照用户和使用场合的更高要求，总屏蔽结构可以采用复合屏蔽方式，即包含两层屏蔽，由金属带绕包+金属丝编织构成。

注：如果电缆有分屏蔽结构，屏蔽对之间应具有较好的绝缘性能，在分屏蔽外侧需要绕包聚酯带或其它非吸湿性包带。

组成材料

计算机电缆属于电气装备用电缆，电气装备用电缆的结构和组成材料最为复杂，根据使用温度、工作环境的特殊要求，计算机电缆各结构的组成材料种类繁多，具体如下：
