青岛华强电缆和您分享电力电缆的基本结构

发布时间:2019-07-01 15:49:32

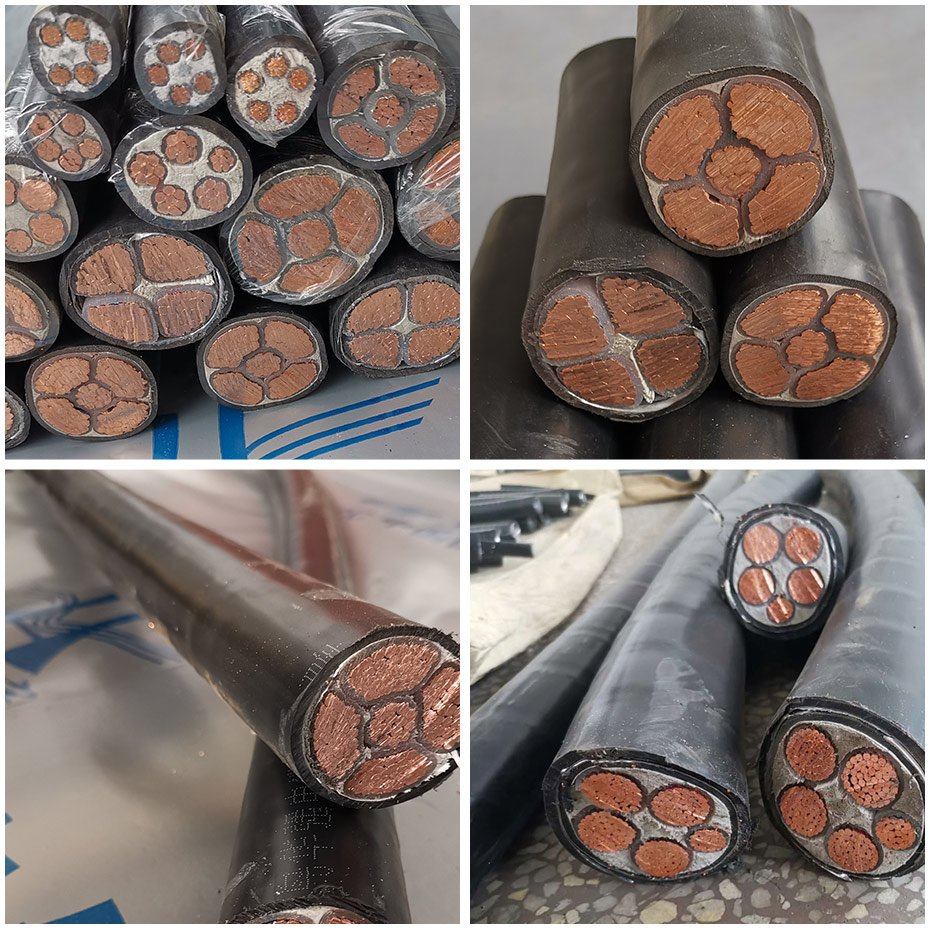

线芯① 作用是用来传输电能,常用材料为铜、铝。② 截面积(计量单位平方毫米):为了便于制造和使用电缆的截面采取标准系列规格,我国的规定是:2.54610162535507095120150185240300400500630800100012001400160020002500等。③ 线芯结构:采取多根细丝绞合成束,之后经过模具进行压紧,使紧压系数从0.73提高到0.9以上,有利于进行压接连接。④ 电缆导体电阻:导体本身具有电阻,通过电流时会发热,其温升数值是限制电缆载流量的关键因素。我们希望导体的电阻越小越好。
导体屏蔽层(也称内屏蔽层、内半导电层) 导体屏蔽层是挤包在电缆导体上的非金属层,与导体等电位,体积电阻率为100~1000Ω•m。与导体等电位。② 一般情况3kV及以下低压电缆没有导体屏蔽层,6kV及以上的中高压电缆都必须有导体屏蔽层。③ 导体屏蔽层主要作用:消除导体表面的坑洼不平;消除导体表面的尖端效应;消除导体与绝缘之间的孔隙;使导体与绝缘之间紧密的接触;改善导体周边的电场分布;对于交联电缆导体屏蔽层还具有抑制电树生长和热屏蔽作用。绝缘层(也称主绝缘) 电缆主绝缘具有耐受系统电压的特定功能,在电缆使用寿命周期内,要长期承受额定电压和系统故障时的过电压,雷电冲击电压,保证在工作发热状态下不发生相对地或相间的击穿短路。因此主绝缘材料是电缆的质量关键。② 交联聚乙烯是一种良好的绝缘材料,现在得到广泛的应用,其颜色为青白色半透明。其特性是:较高的绝缘电阻;能够耐受较高的工频、脉冲电场击穿强度;较低的介质损失角正切值;化学性能稳定;耐热性能好,长期允许运行温度90℃;良好的机械性能,易于加工和工艺处理。绝缘屏蔽层(也称外屏蔽层、外半导电层)   绝缘屏蔽层是挤包在电缆主绝缘上的非金属层,其材料也是交联材料,具有半导电的性质,体积电阻率为500~1000 Ω•m。与接地保护等电位。② 一般情况3kV及以下低压电缆没有绝缘屏蔽层,6kV及以上的中高压电缆都必须有绝缘屏蔽层。③ 绝缘屏蔽层的作用:电缆主绝缘与接地金属屏蔽之间的过渡,使之有紧密的接触,消除绝缘与接地导体之间的孔隙;消除接地铜带表面的尖端效应;改善绝缘表面周边的电场分布。④ 绝缘屏蔽按照工艺分为可剥离型和不可剥离型,一般中压电缆,35kV及以下采用可剥离型,好的可剥离绝缘屏蔽具有良好的附着力,剥离后没有半导电颗粒残留。110kV及以上采用不可剥离型。不可剥离型屏蔽层与主绝缘的结合更紧密,施工工艺要求更高。金属屏蔽层 金属屏蔽层包裹在绝缘屏蔽层外,金属屏蔽层一般采用铜带或铜丝,它是将电场限制在电缆内部,保护人身安全的关键结构。也是保护电缆免受外界电气干扰的接地屏蔽层。② 在系统发生接地或短路故障时,金属屏蔽层是短路接地电流的通道,其截面积应根据系统短路容量、中性点接地方式计算确定,一般10kV系统计算屏蔽层截面积推荐不小于25平方毫米。③ 110kV及以上电缆线路中金属屏蔽层是由金属护套构成,既有电场屏蔽作用还有防水密封功能,同时还兼有机械保护功能。④ 金属护套的材料和结构一般采用波纹铝护套;波纹铜护套;波纹不锈钢护套;铅护套等。另外有一种复合护套,是采用铝箔贴在PVCPE护套内的结构,在欧美的产品中使用较多。铠装层① 在内衬层外缠绕有金属铠装层,一般采用双层镀锌钢带铠装。其作用是保护电缆内部,防止在施工、运行过程中机械外力对电缆的损伤。也兼有接地防护的作用。② 铠装层有多种结构,如钢丝铠装,不锈钢铠装,非金属铠装等,用于特殊电缆结构。外护套① 这是电缆最外边的保护,一般采用聚氯乙烯(PVC)聚乙烯(PE),都是绝缘材料,采用挤包成形。按照技术要求,一般采用的是阻燃聚氯乙烯(PVC)。适应冬季寒冷和夏季炎热的要求,不开裂,不软化。② 外护套主要的作用是密封防止水分侵入,保护铠装层不受腐蚀,防止电缆故障引发的火灾扩大。③ 在外护套上还打印有电缆的特性信息,如规格、型号、生产年份、制造厂、连续计米长度等。
