华强电缆告诉您,如何分辨电线电缆质量

发布时间:2019-07-19 16:09:59

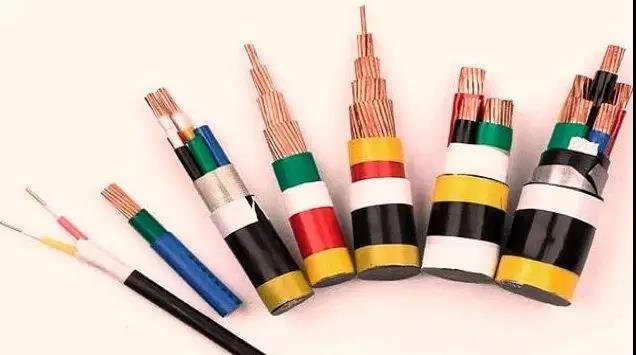

电线电缆在电力系统中尤其在输电线路上必不可少,还有好几种分类,有特种电缆、绝缘电缆等,下面将是最全面的介绍!

电线电缆用以传输电(磁)能,信息和实现电磁能转换的线材产品,广义的电线电缆亦简称为电缆,狭义的电缆是指绝缘电缆,可定义为:由下列部分组成的集合体;一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层,电缆亦可有附加的没有绝缘的导体。

用以传输电(磁)能,信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆,狭义的电缆是指绝缘电缆。可定义为,由下列部分组成的集合体:一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层,电缆亦可有附加的没有绝缘的导体。

1、检查屏蔽层编网:编数是否够、铜材编网,检查可焊性,镀锡铜电脑线刮看里面是不是铜线,铝镁合金线的硬度明显大于铜线;编网稀疏,分布不均匀,与绝缘层包裹不紧等是差电缆;用打火机烧芯线,如果是铜包铝,就很容易看出内部的颜色与外面的铜不相同;剥开外皮,看屏蔽层的编织角度,如果基本上都立起来了,那么基本上就可以看出编织角度较大,为偷工减料产品;

2、PVC护套:表面能看出压紧里面编网有规律的“不平度”,说明加工工艺好,不会产生相对滑动,是好电缆。外观光滑,看不出压紧编网的“不平度”,用手捏护套有松动感,是差电缆;

3、检查芯线与绝缘层的沾合力:斜向切开绝缘层,按剥离方向拉开芯线,看芯线和绝缘层有没有沾合工艺材料;好电缆有较大的沾合力,差电缆没有沾合;

4、检查芯线:直径——SYV电缆为0.78-0.8mmSYWV电缆为1.0mm;近来出现了一种SYV75-5芯线直径是1.0mm的电缆,这种电缆的特性阻抗,肯定不是75欧姆,不应用到75欧姆传输系统中;用游标卡尺检查线缆内芯的直径;

5、纵向抗拉实验:取一米安防电缆,分层剥开芯线,绝缘层,屏蔽层,外户套,各留10公分长。方法是:两只手分别握电缆的相邻两层,向相反方向拉动;好电缆一般力量拉不动,差电缆不费大力就可以轻松拉出来。

6、打开一卷线来测量长度,或者用秤重的方法大概判断;

解决方案

如果购买了上述不合格的线缆,并出现了问题,以下是几种可以推荐的解决方案:

1、如果传输距离超过800米,用SYV-75-5线缆,结果发现没有图像或者图像在跳动,可以采用视频放大抗干扰器,其采用视频分段放大方式,可以将视频信号放大10倍,这样便可以有效延长传输距离(不能用简单的放大器,否则信号损失很大)

2、如果几根线缆相互干扰,则可以采用多信号复用设备,可以在一根视频电缆内同时传输8路视频图像和控制信号;

3、如果遇到了线缆焊接的难题,则推荐购买纯锡焊丝,并且用高功率的烙铁进行快速焊接,一定不能慢慢上锡;

4、最后如果对视频电缆不太放心,也可以采用射频电缆传输多路视频信号的设备,一根射频电缆可以同时传输20路图像和控制信号。传输范围可达3公里,这样造价也会更合算。

华强电缆是一家专注生产电线电缆的厂家,公司生产的华宇牌电线电缆各项性能均达到国际电工委员会和国家标准的要求,主导产品有:铝合金电缆、交联电力电缆、聚氯乙烯绝缘电力电缆、控制电缆、计算机电缆、矿物绝缘电缆、电气装备用电线电缆等多种型号电缆,还可以根据用户需求加工定做需要的特种电缆
